Messglocken
geschlossenes System

Modelle

  • Messglocke 9000211
    Messglocke 9000211 (D) 110mm, Vitonbalg

    Extrakleine Bauform, speziell für schmale Pumpensümpfe oder Tanks. Sie wird mit einer spezial VA-Aufhängung direkt an der pneumatischen Leitung befestigt. Sonderausführungen, wie z.B. komplette VA- Verschraubung und VA- Messglockenkörper, sowie auch Ketten- und Seilaufhängungen möglich. Kunststoffbeschichtet.

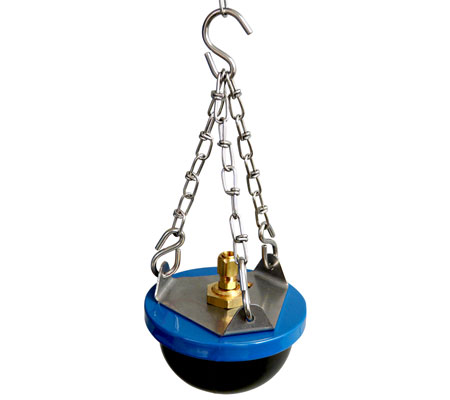

  • Messglocke 9000212
    Messglocke 9000212 (D) 110mm, Vitonbalg

    Mit Vitonbalg zum Einhängen. Mit 3-fach Kettenhalterung aus V4A 1.4571 zum Abhängen in den Schacht.

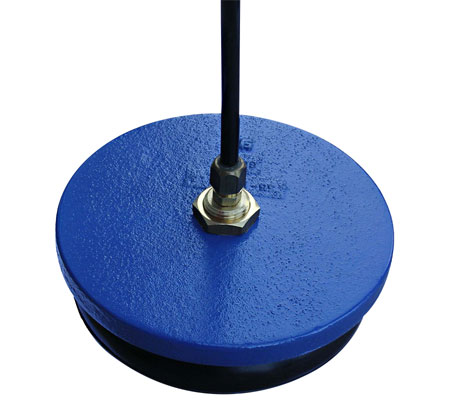

  • Messglocke 9000111
    Messglocke 9000111 (D) 155 mm, Perbunanbalg

    Durch ein größeres Luftvolumen, gegenüber der kleineren Vitonausführung, sind längere Leitungslängen möglich. Sie wird mit einer spezial VA-Aufhängung direkt an der pneumatischen Leitung befestigt. Die Aufhängung ermöglicht die individuelle Höheneinstellung der Messglocke im Pumpensumpf. Sonderausführung mit Ketten- und Seilaufhängungen möglich. Kunststoffbeschichtet.

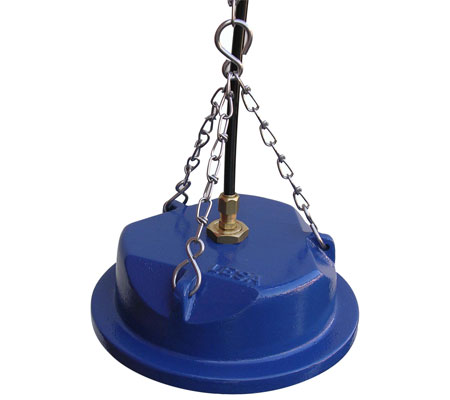

  • Messglocke 1501110
    Messglocke 1501110 (D) 200 mm, Perbunanbalg

    Mit Perbunanbalg zum Einhängen. Schwere Ausführung mit geschlossenem Rand und dreifach Kettenaufhängung zum Einhängen in Ketten oder Seile. Kunststoffbeschichtet.


  • Messglocke 1561210
    Messglocke 1561210 (D) 200mm, Vitonmembrane

    Mit Vitonmembrane zum Einhängen. Schwere Ausführung mit geschlossenem Rand, dreifach Kettenaufhängung und geschraubten Ober- und Unterteil. Verschraubung in Messing oder VA möglich. Kunststoffbeschichtet.
    Sonderausführungen komplette Messglocke auch in VA erhältlich.

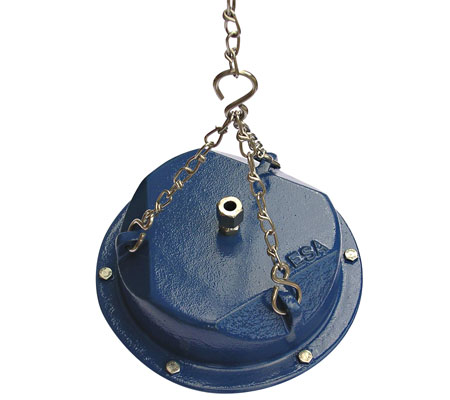

  • Messglocke 1601210
    Messglocke 1601210 (D) 200mm, Vitonmembrane

    Mit Vitonmembrane zum Einhängen. Besonders schwere Ausführung mit geschraubtem Ober- und Unterteil, großem Luftvolumen für extra lange Leitungslängen zwischen Messglocke und Steuergerät.
    Dreifach Kettenaufhängung zum Einhängen in Ketten oder Seile. Pneumatischer Leitungsanschluss in Messing oder VA möglich. Kunststoffbeschichtet.


  • Messglocke 9000111

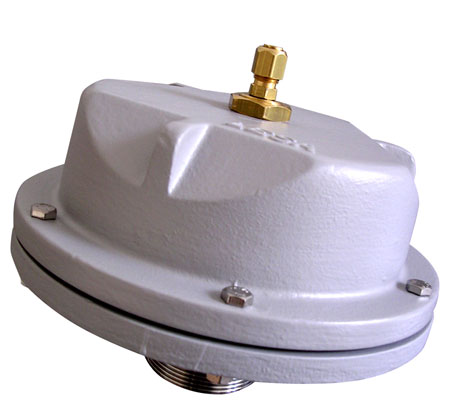

    Messglocke 163, Viton- oder Perbunanmembrane, Außenanbau / Trockenaufstellung

    Speziell entwickelt für den Anbau an Behälter oder Becken mit 1“- oder 2“ Rohrsystemen. Wird ein Schieber zwischen Rohr und Messglocke verbaut, kann dieser geschlossen werden und es können Wartungsarbeiten durchgeführt werden.
    1“-Anschluss für saubere und dünnflüssige Medien, 2“-Anschluss für Abwasser und zähflüssige Medien. Der Zollnippel an der Messglocke ist aus VA. Kunststoffbeschichtet.


Optionen

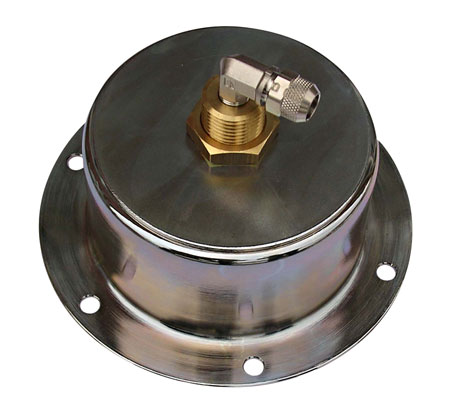

  • Messglocke Sonderanfertigung
    Optional alle Messglockenanschlüsse auch in V4A
    Sonderausführung

    Gerne bauen wir Sonderausführungen nach speziellen Kundenwünschen, z.B. Messglocken mit Vitonbalg zum Anflanschen an Außentanks.
