Schwimmschalter

Ex-Ausführung

Schwimmschalter

Download / PDFs

In dieser Sortimentssparte bietet Ihnen LESA MESSTECHNIK, Ihr Experte für Mess- und Steueranlagen, Schwimmschalter für den Einsatz bei der Pumpensteuerung und der Füllstandsmessung in stark mit Feststoffen belasteten Flüssigkeiten, wie beispielsweise Roh-Abwasser und Ähnliches. Wählen Sie aus zwei grundlegenden Varianten und profitieren Sie von unserer umfangreichen Bandbreite an kundenspezifischen Sonderlösungen.

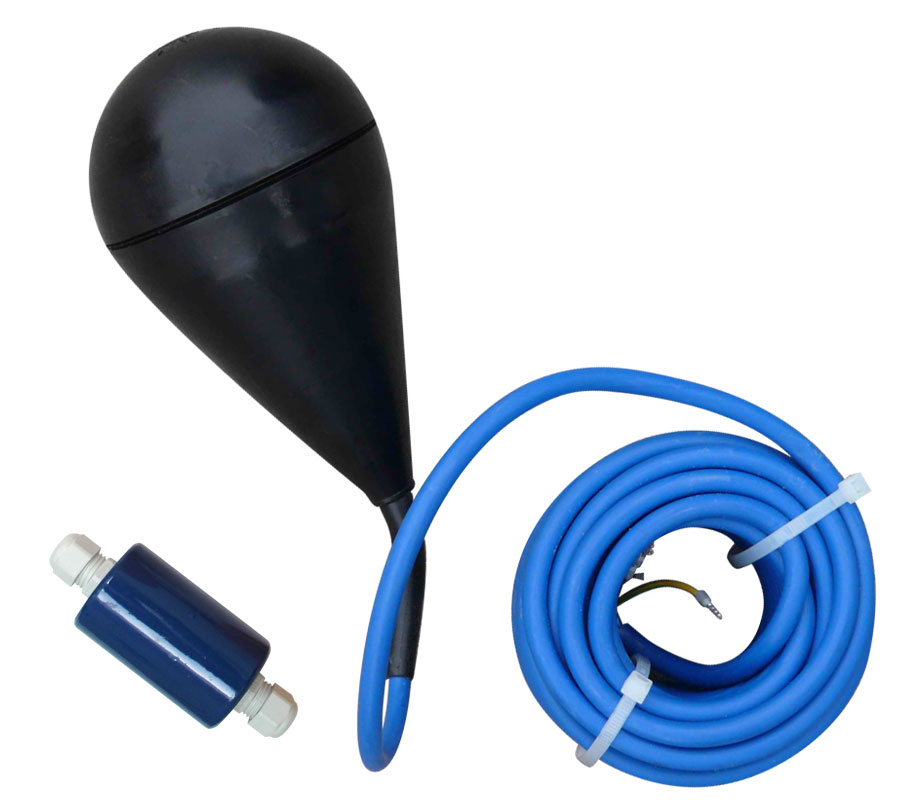

Schwimmschalter in EX-Ausführung (D)

Länge: 100 mm; mit Wechselkontakt

675EX 10: mit 10 m langem Anschlusskabel
675EX 20: mit 20 m langem Anschlusskabel

Schwimmschalter für den Ex-Bereich mit großem Funktionsspektrum

Die Schwimmschalter werden freihängend auf das gewünschte Niveau einreguliert. Der eingebaute Schalter öffnet und schließt den Stromkreis, wodurch im Rahmen der Pumpensteuerung Pumpen ausgeschaltet und Signale ausgelöst werden. Durch verschiedene Anschlüsse lassen sich Schaltungen zum Entleeren eines Behälters und Schaltungen zum Befüllen eines Behälters und für die Füllstandsmessung einrichten.

Pumpensteuerung und Füllstandsmessung für Hochwasseralarme

Alle Schwimmschalter sind auch in Sonderausführungen für das jeweils spezifische Artgewicht des Mediums, in dem der Schalter eingesetzt werden soll, erhältlich. Hierzu zählen Öle wie Palmöl, zudem pastöse Medien und anderes mehr. Bei einer LESA Pumpensteuerung kann mithilfe eines Schwimmschalters im Rahmen der Füllstandsmessung ein externer Hochwasseralarm ausgelöst werden. Wir beraten Sie gern persönlich und ausführlich zu den exakten Spezifikationen und Einsatzbereichen – sprechen Sie uns an.

Technische Eigenschaften im Überblick:

Die Serie 675EX verfügt über eine Schaltleistung von 40 V und 100 mA. Sie erfüllt die Anforderungen der Schutzklasse IP68. Die maximale Temperatur beträgt 80 °C.

Sie ist in den Durchmessergrößen Ø 60/100 mm, in Ex-Ausführung lieferbar.

Zubehör von LESA Messtechnik:

Bei LESA erhalten Sie eigensichere Relais, Halterungen aus VA und spezielle Gewichte.

Wichtig: Die geltenden Ex-Vorschriften sind zu beachten.

Ex-Schwimmschalter in vier Varianten:

Wählen Sie zwischen dem Schwimmschalter 675EX mit 10 Metern Anschlusskabel, oder der Ausführung 675EX mit 20 Metern Anschlusskabel sowie der Version 675EX-R – ebenfalls mit Anschlusskabeln in den Längen 10 oder 20 Meter.
Auch Kabellängen nach Wunsch sind realisierbar.



Alle Produkte von LESA MESSTECHNIK zeichnet nicht nur ihre hohe Qualität sowie ihre reibungslose und innovative Funktionsweise aus, sondern auch, dass sie sich ganz unkompliziert per Baukastenprinzip miteinander kombinieren lassen. Auf diese Weise haben Sie die Möglichkeit, sich Anlagen zusammenzustellen, die exakt Ihren Anforderungen gerecht werden. Darüber hinaus lassen sich Erweiterungen problemlos ausführen, sodass Sie die Anlage immer an neue Gegebenheiten anpassen können.

Die Schwimmschalter lassen sich gut kombinieren – beispielsweise mit:

  • der PS1.LCD
    Die PS1.LCD zählt zu den Klassikern unserer Pumpensteuerungen. Sie kommt in Schmutz-, Regen- und Abwasser-Pumpstationen sowohl im häuslichen als auch im kommunalen Kontext zum Einsatz.
  • der PS2.LCD
    Für den professionellen Einsatz in Doppelpumpen-Systemen ist die bedienerfreundliche Steuerung PS2.LCD ideal. Neben dem Schwimmschalter kann diese Pumpensteuerung den Füllstand auch über Lufteinperlung, Staudruck oder einen externen Sensor ermitteln.
  • und der PS2.LCD System Com.
    Das Schaltgerät kann zum Aufbau von Schaltanlagen mit zwei oder einer Pumpe verwendet werden. Es setzt sich aus einem Bedien- und einem Steuerteil zusammen.

Pumpensteuerungen PS1.LCD und PS2.LCD: das Wichtigste im Überblick

Die Pumpensteuerung PS1.LCD erfreut sich einer großen Nachfrage, sodass wir diese erprobte Lösung nach wie vor in unserem Sortiment für Sie bereithalten. Sie ermöglicht eine präzise Füllstandsmessung auf unterschiedliche Arten: So können zum einen externe Sensoren wie hydrostatische Druckaufnehmer oder die oben beschriebenen Schwimmschalter aus unserem Hause angeschlossen werden, zum anderen ist die Verwendung von bestimmten Modulen für Staudruck oder Lufteinperlung möglich.

Unsere PS2.LCD ist die ideale Lösung für Doppelpumpen-Systeme. Integrierte Kurzhubtaster und Digitalpotentiometer ermöglichen die individuelle Einstellung von Motorstrombewegungen sowie Schaltzeiten und -punkten. Je nach Anforderungsprofil statten wir die Steuerung mit einem Haupt- oder Motorschutzschalter aus. Auf den jeweiligen Unterseiten erhalten Sie weitere Informationen zu den LESA Pumpensteuerungen. Darüber hinaus stehen Ihnen unsere erfahrenen Mitarbeiter gerne zur Verfügung, wenn Sie Fragen zu den einzelnen Produkten oder den Kombinationsmöglichkeiten mit unseren Schwimmschaltern haben.

Rund um Schwimmschalter und mehr: Ihre Kontaktaufnahme zu LESA

Mit LESA Messtechnik haben Sie einen erfahrenen Partner an Ihrer Seite, der bereits seit mehr als 50 Jahren Steuer- und Messanlagen für Flüssigkeitsstände produziert. Die von uns konzipierten Anlagen weisen dabei ein breites Anwendungsspektrum auf und kommen in der Industrie ebenso zum Einsatz wie im kommunalen oder privaten Bereich. So leisten die Lösungen aus unseren Hause in Deutschland, Europa und auf der ganzen Welt einen wertvollen Beitrag für den Schutz unseres Planeten. Wenden Sie sich gerne an uns, wenn Sie Interesse an einem Schwimmschalter haben oder eine umfangreiche Beratung bezüglich der Kombinationsmöglichkeiten erhalten möchten. Unser kompetentes Team steht Ihnen mit Rat und Tat zur Seite. Rufen Sie uns unter der Nummer (040) 641 00 41 an oder senden Sie uns eine E-Mail mit Ihrem Anliegen an info@lesa.de – wir freuen uns auf Ihre Kontaktaufnahme!


Zubehör und Kombinationsmöglichkeiten

LESA PS1.LCD

LESA PS1.LCD

LESA PS2.LCD

LESA PS2.LCD

PS2.LCD System Com

PS2.LCD System Com

Abspannklemme

Abspannklemme aus Edelstahl für Tauchsonden

Zenerbarriere  für den EX – Schutz

Zenerbarriere für den EX – Schutz

Leergehäuse für EX – Barrieren

Leergehäuse für EX – Barrieren
